產品介紹

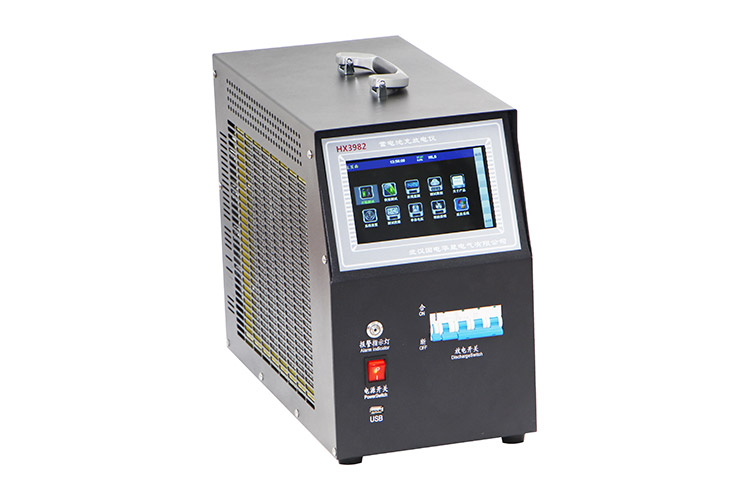

HX3982是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。

產品特征
Ø  采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
Ø  具有無線通訊功能，無線采集盒與放電主機及上位機監控PC機三者之間通過無線方式進行通訊。簡化接線，靈活方便。
Ø  無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
Ø  設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高
Ø  配備的PC機監測系統，可實時監測整個放電過程，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
Ø  有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。
Ø  采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
Ø  自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。
Ø  可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。
Ø  可通過短時放電（10分鐘）來預估蓄電池組容量。
Ø  可記錄測試/放電過程每節電池放電情況，主要是電池組總容量、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。

主要技術指標

型號	放電電流	電池組電壓	放電終止電壓	供電電源	尺寸(mm)	重量
24V50A	0～50A	DC24V	10～30V可調	AC220±15% DC48V	415×180×310	9kg
48V150A	0～150A	DC48V	10～60V可調	AC220±15% DC48V	415×180×310	9kg
48V200A	0～200A				520×180×393	13kg
48V300A	0～300A				570×225×460	15kg
220V30A	0～30A	DC～220V	176～275V可調	AC220±15% DC220V	415×180×310	9kg
220V50A	0～50A				520×180×393	13kg
220V100A	0～100A				570×225×460	15kg
220V150A	0～150A				600×225×460	18kg
110V30A	0～30A	DC～110V	98～121V可調	AC220±15% DC110V	415×180×310	9kg
110V50A	0～50A				480×180×350	11kg
110V100A	0～100A				520×180×393	13kg
380V30A	0～30A	DC 0～380V	304～456V可調	AC220±15% DC380V	570×225×460	15kg
380V50A	0～50A				600×235×460	18kg
80V～482V20A	0～20A	DC80V～482V	80～482V可調	AC220±15% DC80～482V	570×225×460	15kg
檢測單體電池		2V、4V、6V、12V
測量精度		電壓測量精度：0.5%   電流測量精度：1%
通訊接口		數據存儲：USB  并機通訊：RS232
采樣間隔		5s～1min
散熱方式		強制風冷
工作環境		溫度0℃～50℃  濕度5%～90%
屏幕尺寸		128×64LCD
存儲容量		128M

型號	放電電流	電池組電壓	放電終止電壓	供電電源	尺寸(mm)	重量
24V50A	0～50A	DC24V	10～30V可調	AC220±15% DC48V	415×180×310	9kg
48V150A	0～150A	DC48V	10～60V可調	AC220±15% DC48V	415×180×310	9kg
48V200A	0～200A				520×180×393	13kg
48V300A	0～300A				570×225×460	15kg
220V30A	0～30A	DC～220V	176～275V可調	AC220±15% DC220V	415×180×310	9kg
220V50A	0～50A				520×180×393	13kg
220V100A	0～100A				570×225×460	15kg
220V150A	0～150A				600×225×460	18kg
110V30A	0～30A	DC～110V	98～121V可調	AC220±15% DC110V	415×180×310	9kg
110V50A	0～50A				480×180×350	11kg
110V100A	0～100A				520×180×393	13kg
380V30A	0～30A	DC 0～380V	304～456V可調	AC220±15% DC380V	570×225×460	15kg
380V50A	0～50A				600×235×460	18kg
80V～482V20A	0～20A	DC80V～482V	80～482V可調	AC220±15% DC80～482V	570×225×460	15kg
檢測單體電池		2V、4V、6V、12V
測量精度		電壓測量精度：0.5%   電流測量精度：1%
通訊接口		數據存儲：USB  并機通訊：RS232
采樣間隔		5s～1min
散熱方式		強制風冷
工作環境		溫度0℃～50℃  濕度5%～90%
屏幕尺寸		128×64LCD
存儲容量		128M

序號	設備名稱	規 格	單位	數量
1	蓄電池放電監測儀	HX3982	臺	1
2	數據采集盒（2/4/6/12V電池）	/	臺	不同電壓等級，數量不等
3	監測通訊終端		根	1
4	U盤		只	1
5	放電電纜		根	2
6	電壓監測線		根	1
7	電流傳感器（選配件）		只	不同電流等級，量程不同。
8	數據采集線		根	不同電壓等級，數量不等。
9	主機天線		只	1
10	AC220V電源線		根	1
11	鋁合金包裝箱		只	1
12	出廠試驗報告		份	1
13	成套裝置使用說明書		份	1
14	產品合格證		份	1
15	裝箱清單		份	1

需要說明書的可以電話聯系我們或是發郵件給我們索取說明書。

索要說明書電話：027-8487 6207
郵箱：hxdq@whgdhx.com
