產品介紹
目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

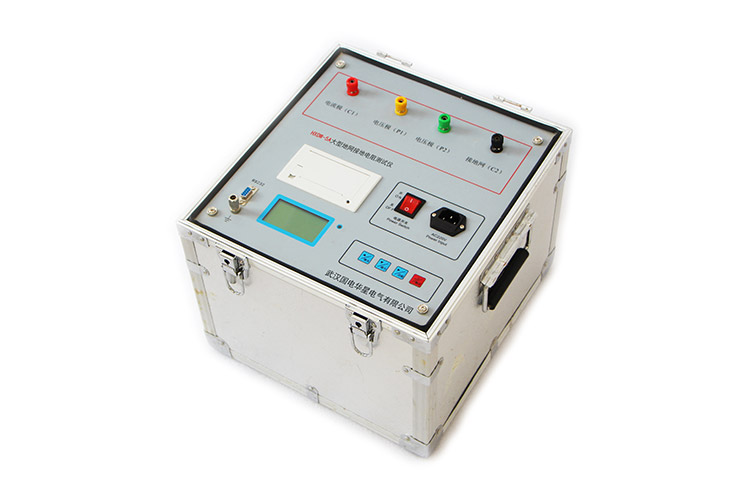

HXDW-5A大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

產品特征
Ø  測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
Ø  抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
Ø  精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
Ø  功能強大。可測量電流樁，電壓樁的接地電阻，地網的接地電阻，導通電阻土壤電阻率。
Ø  操作簡單。全中文菜單式操作，直接顯示出測量結果。
Ø  布線勞動量小，無需大電流線。

主要技術指標
Ø  阻抗測量范圍：0～5000Ω
Ø  分辨率：0.001mΩ
Ø  測量誤差：±（讀數×1％+0.005Ω）
Ø  測試電流波形：正弦波
Ø  測試電流頻率：
45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
Ø  輸出電流：1、2、3、4、5A
Ø  最大輸出電壓：400V
Ø  測量線要求： 電流線銅芯截面積≥1.5mm²  電壓線銅芯截面積≥1.0mm²
Ø  供電電源：AC180～270V，50/60Hz
Ø  外形尺寸：440×350×210mm     儀器重量：18kg

Ø  阻抗測量范圍：0～5000Ω
Ø  分辨率：0.001mΩ
Ø  測量誤差：±（讀數×1％+0.005Ω）
Ø  測試電流波形：正弦波
Ø  測試電流頻率：
45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
Ø  輸出電流：1、2、3、4、5A
Ø  最大輸出電壓：400V
Ø  測量線要求： 電流線銅芯截面積≥1.5mm²  電壓線銅芯截面積≥1.0mm²
Ø  供電電源：AC180～270V，50/60Hz
Ø  外形尺寸：440×350×210mm     儀器重量：18kg

序號	設備名稱	規 格	單位	數量
1	大型地網接地電阻測試儀	HXDW-5A	臺	1
2	地樁	/	根	2
3	專用連接電纜	5.5m	根	2
4	地線		根	1
5	出廠試驗報告		份	1
6	成套裝置使用說明書		份	1
7	產品合格證		份	1
8	裝箱清單		份	1

需要說明書的可以電話聯系我們或是發郵件給我們索取說明書。

索要說明書電話：027-8487 6207
郵箱：hxdq@whgdhx.com
